Inductiekookplaat aansluiten:
kookgroep en Perilex uitgelegd
Een inductiekookplaat aansluiten begint bij de gegevens van het apparaat en de bestaande installatie. Een passende stekker alleen is niet voldoende. Wat betekenen 2 × 16 A en Perilex? En waarom kunnen twee aansluitingen er hetzelfde uitzien, terwijl de contactposities anders zijn gebruikt?
Hoe werkt inductie?
Onder het glas zit een spoel die een magnetisch veld opwekt. In de bodem van een geschikte pan wordt daardoor warmte gevormd. De kookplaat regelt het vermogen en kan, afhankelijk van het model, herkennen of er een geschikte pan aanwezig is.
De pan verwarmt ook het glas. U kunt zich dus wél aan restwarmte verbranden. Volg de restwarmte-indicatie en de veiligheidsinstructies van het apparaat. Een glad oppervlak kan prettig zijn bij het schoonmaken, maar wacht totdat het daarvoor voldoende is afgekoeld.
Welke aansluiting heeft de kookplaat nodig?
Controleer eerst het merk, typenummer, aansluitvermogen en het installatievoorschrift. Sommige modellen zijn gemaakt voor één 230 V-groep. Andere hebben een geschikte kookgroep of een meerfasenaansluiting nodig. Het typeplaatje en het aansluitschema van de fabrikant bepalen welke varianten zijn toegestaan.
Een kookgroep op één netfase is niet hetzelfde als een voeding vanuit verschillende netfasen. Ook een aansluiting met twee afzonderlijke nulgeleiders verschilt van een aansluiting met een gedeelde nul. Die uitvoeringen mogen niet zonder beoordeling worden verwisseld.
Dat een stekker in de contactdoos past, bewijst niet dat de aansluitingen met elkaar overeenkomen. ETNA vermeldt expliciet dat Perilex-contactdozen op verschillende manieren kunnen zijn aangesloten.
Wat betekent een kookgroep van 2 × 16 A?
Een gebruikelijke Nederlandse kookgroep bestaat uit twee gekoppelde 16 A-stroomkringen. Bij een daarvoor geschikte aansluiting met twee keer 230 V is de rekenwaarde:
2 × 230 V × 16 A = 7.360 W
Dit maakt een kookgroep niet tot één 32 A-eindgroep. Elke stroomkring blijft afzonderlijk begrensd op 16 A. De toegestane aansluiting en het ingestelde vermogen van de kookplaat moeten hierbij passen. Fabrikanten kunnen andere aansluitvarianten tonen, zoals 2N~ of 1N~; de benodigde beveiliging, geleiders en eventuele verbindingsbruggen verschillen dan.
De beschikbare hoofdaansluiting en het gelijktijdige gebruik van andere apparaten blijven ook van belang. Alleen extra groepen aanleggen maakt de netaansluiting niet zwaarder.

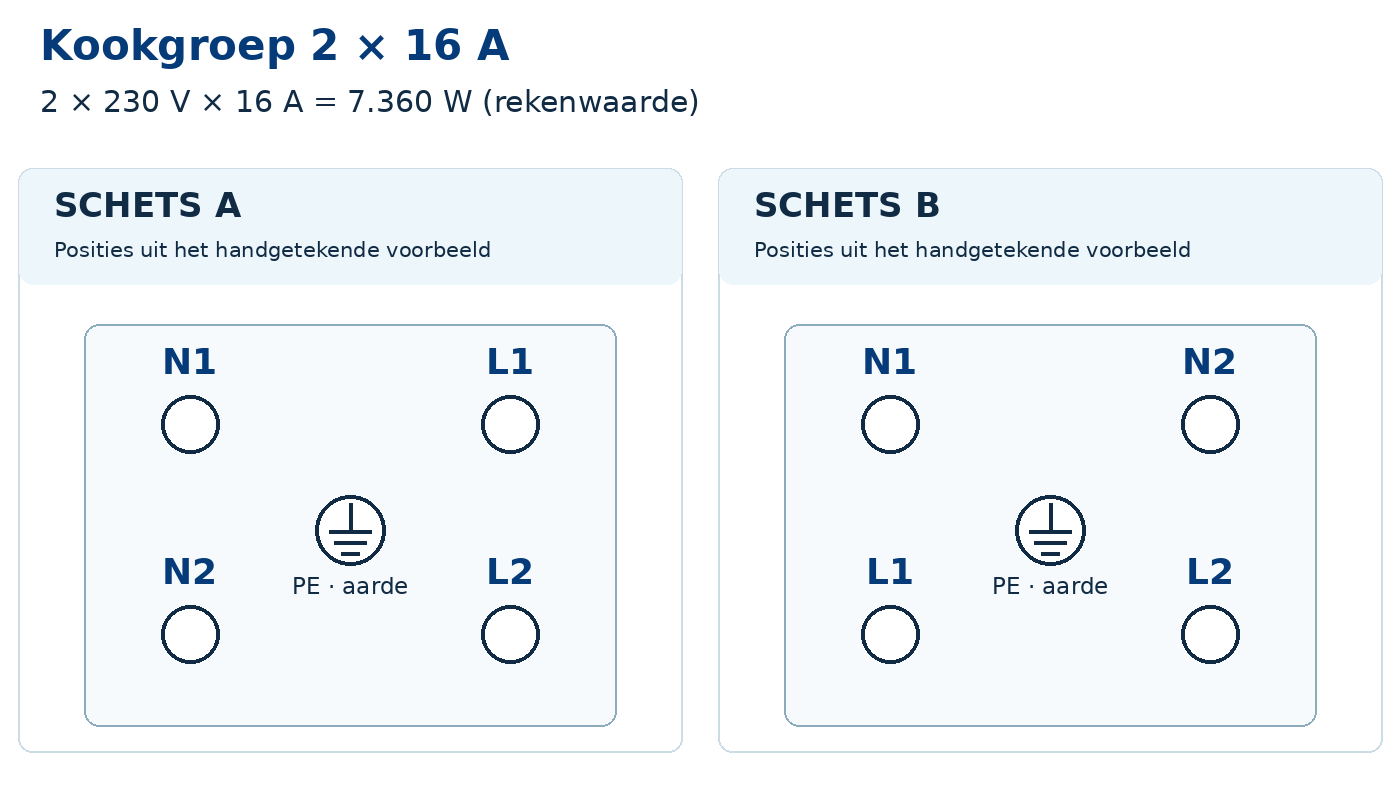

De twee nagetekende schetsen
Onderstaande tekeningen nemen de posities uit de aangeleverde handschets over. Het zijn twee schematische voorbeelden die laten zien waarom een controle nodig is. Het zijn geen twee vastgelegde standaardindelingen voor Perilex.
De kijkrichting is in het origineel niet vastgelegd. Deze afbeeldingen leggen daarom geen vooraanzicht van een contactdoos of achteraanzicht van een stekker vast. Gebruik ze niet om een bestaande aansluiting op positie aan te sluiten. De werkelijke contactfuncties moeten worden vastgesteld en met het fabrikantschema worden vergeleken.
N1 en N2 benoemen de twee nulgeleiders in deze voorbeelden. L1 en L2 benoemen de twee toevoeren naar de kookdelen; deze labels bewijzen niet dat er twee verschillende netfasen aanwezig zijn. PE is de beschermingsleiding.
De handgeschreven aderkleuren zijn niet als aansluitadvies overgenomen. Bij het beoordelen van een bestaande installatie mag een veronderstelde kleur geen vervanging zijn voor het vaststellen van de werkelijke functie. Gebruik voor het toestelsnoer en eventuele bruggen altijd het bijbehorende installatievoorschrift.
Hoe wordt de aansluiting gecontroleerd?
Een vakbekwame installateur beoordeelt eerst de documentatie en de aanwezige voeding. Daarna worden de werkzaamheden spanningsloos uitgevoerd, met maatregelen tegen opnieuw inschakelen en controle van de spanningsloze toestand.
De contactbezetting, beschermingsleiding en uitvoering van de stroomkringen worden gecontroleerd. Het toestelsnoer, de verbindingen, eventuele bruggen en de trekontlasting worden afgestemd op de fabrikantgegevens. Ook de vrije ruimte en ventilatie rond de kookplaat moeten bij het model passen.
Na montage volgen de toepasselijke controles en beproevingen. Daarna wordt de kookplaat volgens het voorschrift in gebruik genomen. Dit overzicht geeft de werkwijze op hoofdlijnen; het vervangt geen installatievoorschrift of vakkennis.
Veelvoorkomende misverstanden
| Gedachte | Wat moet worden gecontroleerd? |
|---|---|
| “Een Perilex is altijd hetzelfde.” | De werkelijke functies van de contacten en de gebruikte kijkrichting. |
| “2 × 16 A is gewoon 32 A.” | De afzonderlijke stroomkringen en de toegestane aansluiting van het toestel. |
| “De kleur vertelt genoeg.” | De daadwerkelijke functie en de fabrikantdocumentatie. |
| “Het glas blijft koud.” | De restwarmte van de pan en de indicatie op het apparaat. |
Bronnen en verdere uitleg
- ETNA — aansluiten en verschillende Perilex-contactbezettingen
- Pelgrim — voorbeeld van modelspecifieke aansluitvarianten
- Hager — fornuisgroep 2 × 1P+N, 16 A
- Bosch — montage, aansluitgegevens en verbindingsbruggen
- Bosch — werking en restwarmte
Geraadpleegd op 31 oktober 2026. De genoemde fabrikantdocumenten zijn voorbeelden. Gebruik voor de uitvoering altijd de documentatie van uw eigen toestel.
